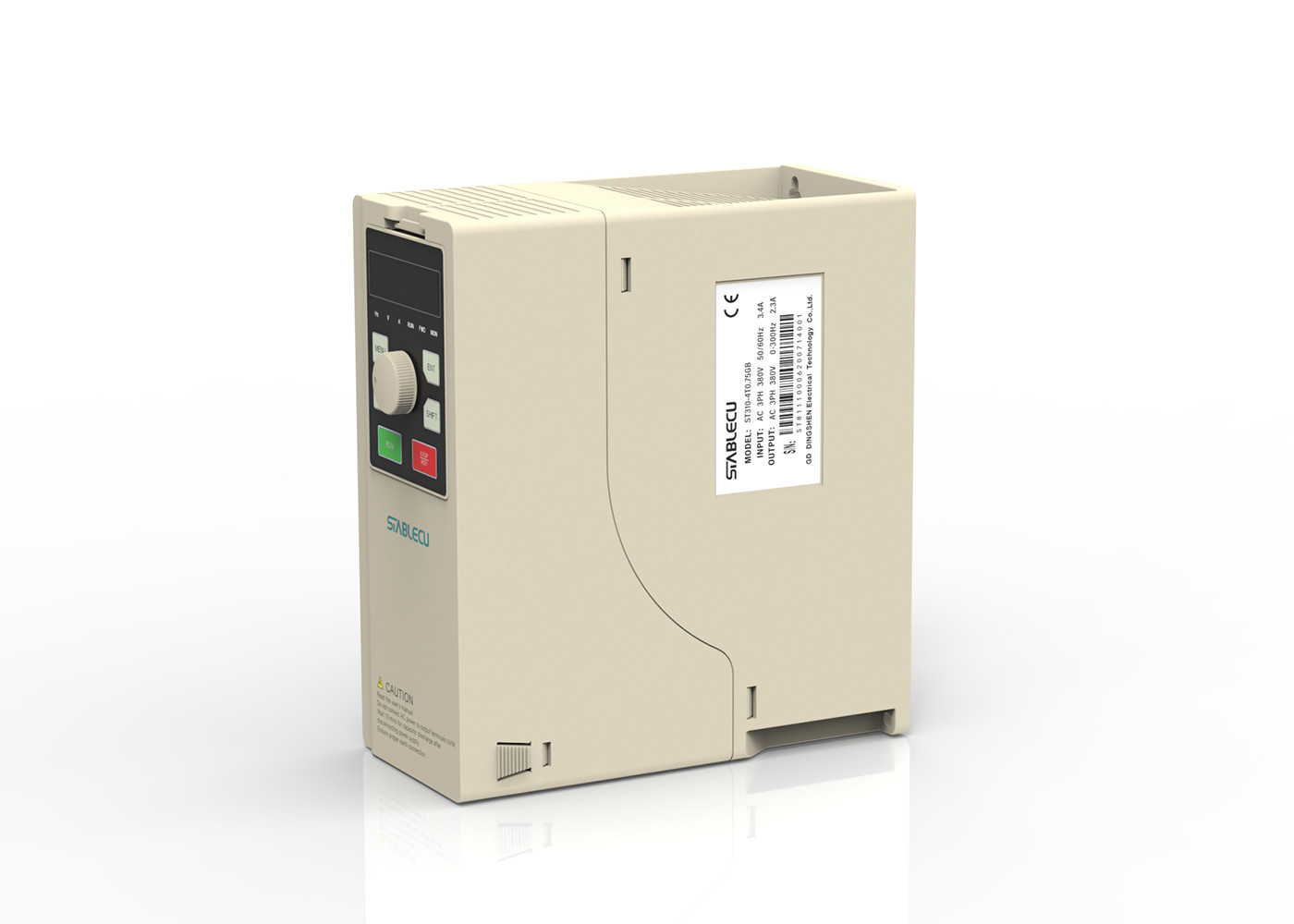

ST310 Serisi Vektör Frekans İnverter 11KW 380V 50Hz 60Hz AC Trifaze Gri

St310 Serisi 11KW 380V Değişken İnverter 50Hz 60Hz AC Trifaze VFD VSD Gri

Frekans dönüştürücünün (VFD) tanıtımı

Değişken frekanslı Sürücü (VFD), motorun çalışma güç kaynağının frekansını değiştirerek ac motorları kontrol etmek için frekans dönüştürme teknolojisi ve mikro elektronik teknolojisini kullanan bir güç kontrol cihazıdır.İnverter esas olarak bir redresör (AC'den DC'ye), filtre, invertör (DC'den AC'ye), fren ünitesi, tahrik ünitesi, algılama ünitesi ve mikro işlem ünitesinden oluşur.Enerji tasarrufu, hız regülasyonu amacına ulaşmak için gerekli güç kaynağı voltajını sağlamak için motorun gerçek ihtiyaçlarına göre çıkış güç kaynağının voltajını ve frekansını ayarlamak için dahili IGBT ile invertör, ek olarak, inverter, aşırı akım, aşırı voltaj, aşırı yük koruması vb. gibi birçok koruma işlevine sahiptir.

Frekans invertörünün ürün özellikleri

Yapısal tasarım Avantajları:
1. Bağımsız ısı dağılımı hava kanalı, bir yandan, harici toz, yağ kirliliği ve içteki diğer kirliliği etkili bir şekilde önleyebilir, diğer yandan PCB, bileşenler ve diğer korozyon kısa devre arızalarına neden olabilir, diğer yandan çok iyi oynayabilir ısı dağılımı etkisi, aşındırıcı gazın ürünlere verdiği zararı azaltır, ürün stabilitesini artırır.
2. 4 katmanlı hassas PCB kartı ve yeni nesil IGBT modül teknolojisi ve çoğunlukla IC entegre elektronikler kullanma.
3. Yeni nesil invertörün hacmi daha küçüktür ve ağırlığı daha hafiftir, kurulum alanından tasarruf sağlar, nakliye maliyetlerinden tasarruf sağlar.
Yazılım Tasarım Avantajları:
1. En son YÜKSEK HIZLI TI DSP çipi seçilir ve bağımsız fikri mülkiyet haklarına sahip kontrol yazılımı, yazılımı ve donanım özelliklerini en üst düzeye çıkarmak için kullanılır, bu da motorun çeşitli uygulama ortamlarında statik olarak çalışmasını sağlar.
2. Frekans dönüştürücünün hatasız çalışma limit koşulunda olmasını sağlamak için yeni dalga dalga akım sınırlama kontrol algoritması, akım ve voltaj kontrol kararlılığı.
3. Motor hatasız hızlı başlatma ve durdurma sağlamak için yepyeni akım, voltaj, kontrol algoritması ve benzersiz uyarma akımı kontrolü.
4. Yeni motor modeli, düşük frekanslı motor çalışma hızı sabit, tork büyük, akım kontrolü doğru, hatasız durma, yüksek frekanslı motor hızı sabit, akım küçük.
5. Yeni yazılım hızı izleme algoritması, izleme akımı, voltaj etkisi küçüktür, doğru izleme hızıdır.
6. Taşıyıcı frekansı, frekans dönüşümünün düşük sıcaklık artışı koşullarında güvenilir çalışmayı sağlamak için frekans dönüşüm sıcaklığı ve çalışma frekansı ile otomatik olarak ayarlanabilir.
7. Standart makinenin en yüksek frekansı, çok amaçlı işleme gereksinimlerini karşılayabilen 3000HZ'dir, Çeşitli frekans anahtarlama kullanımlarını gerçekleştirebilir.
8. Süper aşırı yük kapasitesi, %150 60S,%180 10S,%200 0,5S
9. Varsayılan bir motor parametresi seti, birden fazla motor parametresi seti özelleştirilebilir, farklı motor tiplerini çalıştırabilir.
10. Dört kez arıza parametresi kaydı, arıza meydana geldiğinde invertörün ayrıntılı durumunu ayrıntılı olarak kaydedin ve invertörün çalışması sırasında analiz ve tedavi için uygun olan maksimum akımı, maksimum voltajı ve maksimum sıcaklığı kaydedin. arıza oluşur.
11. Komple makine koruma fonksiyonu (Aşırı akım ve aşırı gerilim koruması, toprağa kısa devre koruması bitti, IGBT geçiş koruması, Anormal akım algılamasına karşı koruma, Anormal koruma fonksiyonlarında röle çekme dahil).
12. Mükemmel güç koruma fonksiyonu (Kontrol panosu terminali 24V, 10V, analog çıkış AO1/AO2 güç kısa devresi ve aşırı yük koruması)
13. Geniş voltaj tasarımı: Avrupa, Kuzey Amerika, Hindistan ve diğer 380-480V üç fazlı şebeke gereksinimleri dahil olmak üzere uluslararası standartları karşılayın.
Donanım Tasarımı Avantajları:
1. Panel düğmesi, kodlayıcı düğmesi, yüksek hızlı hassasiyet, sabit hız, uzun hizmet ömrü benimser.
2. Operasyon paneli, sökme ve montajı daha rahat ve güvenilir hale getiren en son tasarım fikrini benimser.
3. Kontrol panosu ve işletim panelini bağlamak için standart ağ bağlantı noktaları kullanılır.Sinyal iletim hızı yüksek ve mesafe uzun.
4. Bir iletişim portu 485, Modbus protokolünü, RTU modunu destekler
5. Isı yayma fanı, etkili ısı dağılımı sağlamak ve fan ömrünü uzatmak için sıcaklık kontrolünü benimser.
6. Fan bölmesi çıkarılabilir ve doğrudan dışarı çekilebilir.Kullanıcıların günlük bakım yapması kolaydır.Böylece makinenin hizmet ömrünü uzatır.
7. Uzun ömürlü ve büyük hava hacmine sahip soğutma fanını seçin, frekans dönüştürücünün sıcaklık artışını etkili bir şekilde azaltın ve ürünlerin güvenilir ve istikrarlı çalışmasını sağlayın.
8. Kablolama terminali, kablolama sırasında kurulumu kolay olan bir çekilebilir bölme olarak tasarlanmıştır.bağladıktan sonra
line, bölme kartını yerleştirin ve line sınıfını eşit olarak bölün.
9. Düşük güçlü makinenin alt kısmı, kurulum boyutu çizimi ile donatılmıştır ve tüm seri, elektrik dolabının daha rahat ve hızlı kurulumunu sağlamak için 1/1 oranlı kağıt kabuk şablonunun montaj deliği konumu ile donatılmıştır. .

Diğer frekans dönüştürücü modelleri

Ürün Numarası	Gerilim (V)	Güç (KW)	Giriş akımı (A)	Çıkış Akımı (A)	Frenleme direnci Güç (KW)	Frenleme resistörüDirenç(Ω)	Açıklama
ST310-2T0.75GB	3 Faz 220V±%10	0.75	5.0	3.8	150	250( ≧100)	ANKASTRE
ST310-2T1.5GB		1.5	6.0	5.5	300	200(≧100)
ST310-2T2.2GB		2.2	10.5	9.0	800	100(≧75)
ST310-2T3.7GB		3.7	10.5	9.0	800	100(≧75)
ST310-2T5.5GB		5.5	20.5	17	1500	50(≧ 75)
ST310-2T7.5GB		8	35	30	2000	40( ≧25)
ST310-2T11GB		11	50	45	5000	30(≧16)
ST310-2T15G		15	65	60	6000	20(≧16}	İSTEĞE BAĞLI
ST310-2T18.5G		18.5	80	75	9000	16(≧10)
ST310-2T22G		22	95	91	9000	13(≧10)
ST310-2T30G		30	118	112	11KW	10(≧8)
ST310-2T37G		37	80	75	9000	16(≧10)
ST310-2T45G		45	95	91	9000	13(≧10)
ST310-2T55G		55	192*	210	22KW	5(≧3.3)

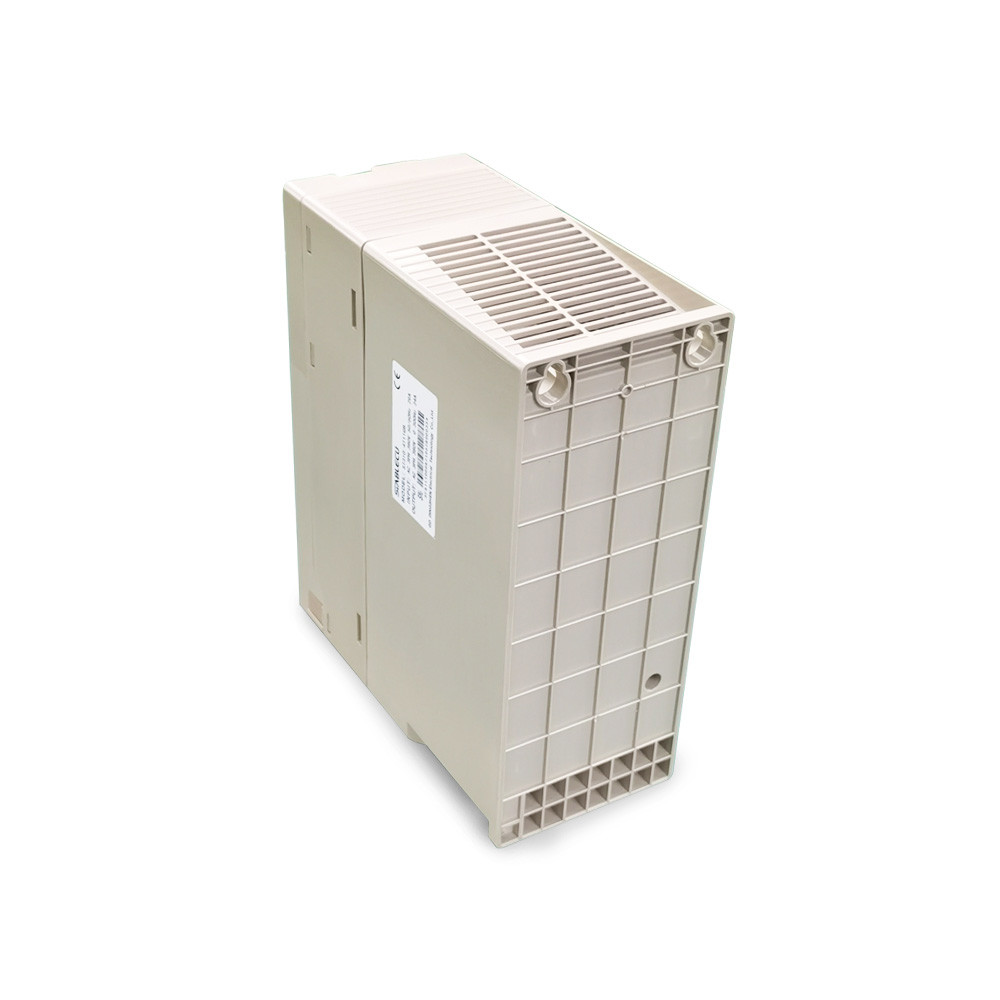

Frekans ocnverter'ın daha fazla resmi
